Wie lässt sich Vogelschutz in eine moderne Glasfassade integrieren, ohne ihre architektonische Wirkung wesentlich zu verändern? Der Equalizer in Berlin zeigt einen Lösungsansatz: Saflex™ FlySafe™ 3D, eine mit dreidimensionalen Pailletten versehene PVB-Folie im Verbundglas, verbindet Vogelschutz mit einer weitgehend transparenten Fassadenoptik.

Der Equalizer: markante Architektur in der Berliner City West

Mit dem Equalizer entstand in Berlin-Tiergarten ein 14-geschossiges Bürogebäude nach einem Entwurf von kadawittfeldarchitektur. Drei ineinandergeschachtelte Baukörper unterschiedlicher Höhe nehmen Bezug auf die Höhenstaffelung der umliegenden Blockrandbebauung. Der Mittelteil bildet mit 14 Geschossen den Hochpunkt des Ensembles, flankiert von Gebäudeteilen mit sieben und zwölf Geschossen.

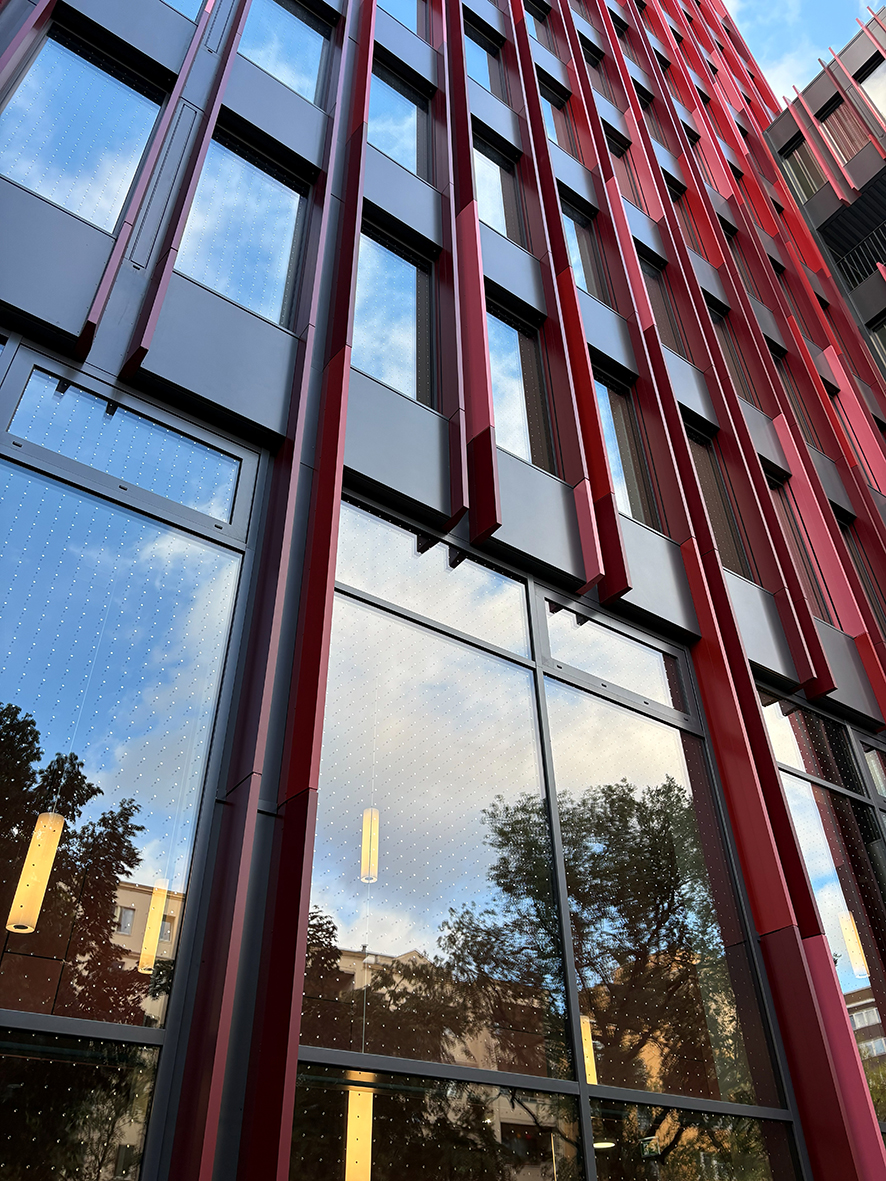

Charakteristisch ist die vertikal gegliederte Fassade mit bodentiefen Verglasungen und farblich abgestimmten Doppellisenen in verschiedenen Rottönen. Teilweise kommt recyceltes Aluminium zum Einsatz. Die Lisenen greifen das namensgebende Prinzip des „Equalizers“ auf und verleihen der Fassade ihren markanten Rhythmus.

Die großflächige Verglasung sorgt für viel Tageslicht in den Bürobereichen. Gleichzeitig stellt sie Anforderungen an den Vogelschutz. Der Standort in Berlin-Tiergarten liegt in der Nähe des Großen Tiergartens und damit eines bedeutenden innerstädtischen Grünraums. Für die Planung transparenter und reflektierender Glasflächen ist dieser städtebauliche Kontext ein zusätzlicher Aspekt, den es zu berücksichtigen gilt.

Vogelschutz direkt im Glasverbund

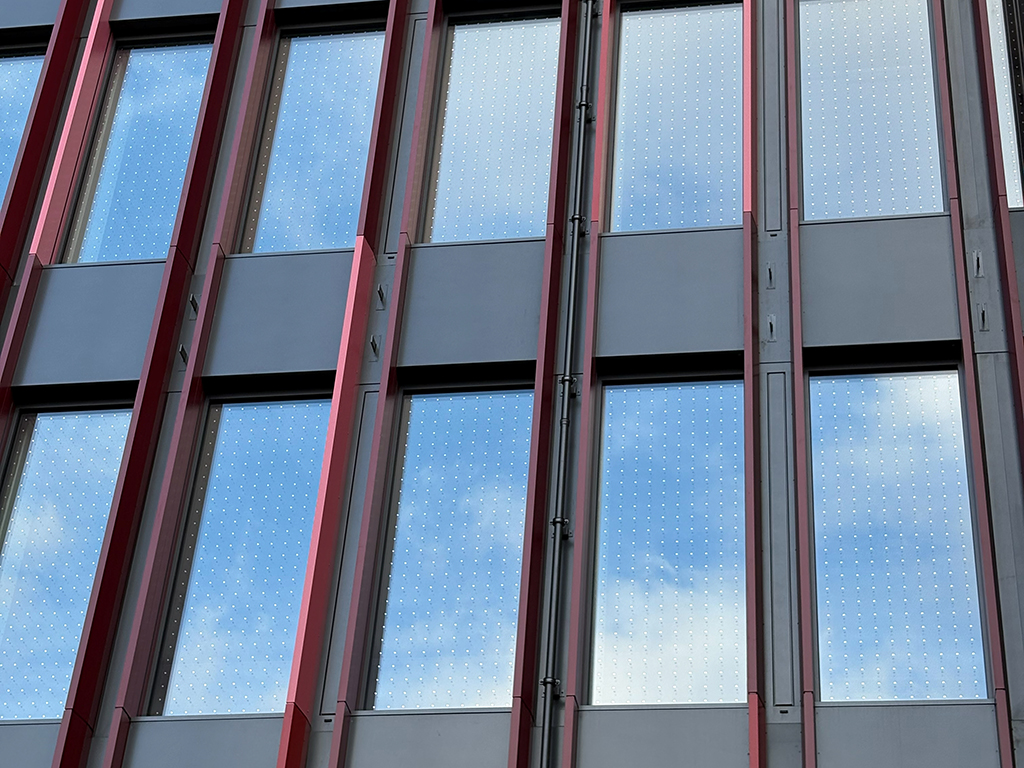

Beim Equalizer kommt Saflex™ FlySafe™ 3D von Eastman zum Einsatz. Die Besonderheit: Die Vogelschutzlösung wird nicht nachträglich auf die Glasoberfläche aufgebracht, sondern ist Bestandteil des Verbundglasaufbaus. Dreidimensionale Pailletten sind in eine speziell entwickelte PVB-Folie eingebettet. Die Folie wird bei der Herstellung zwischen die Glasscheiben laminiert.

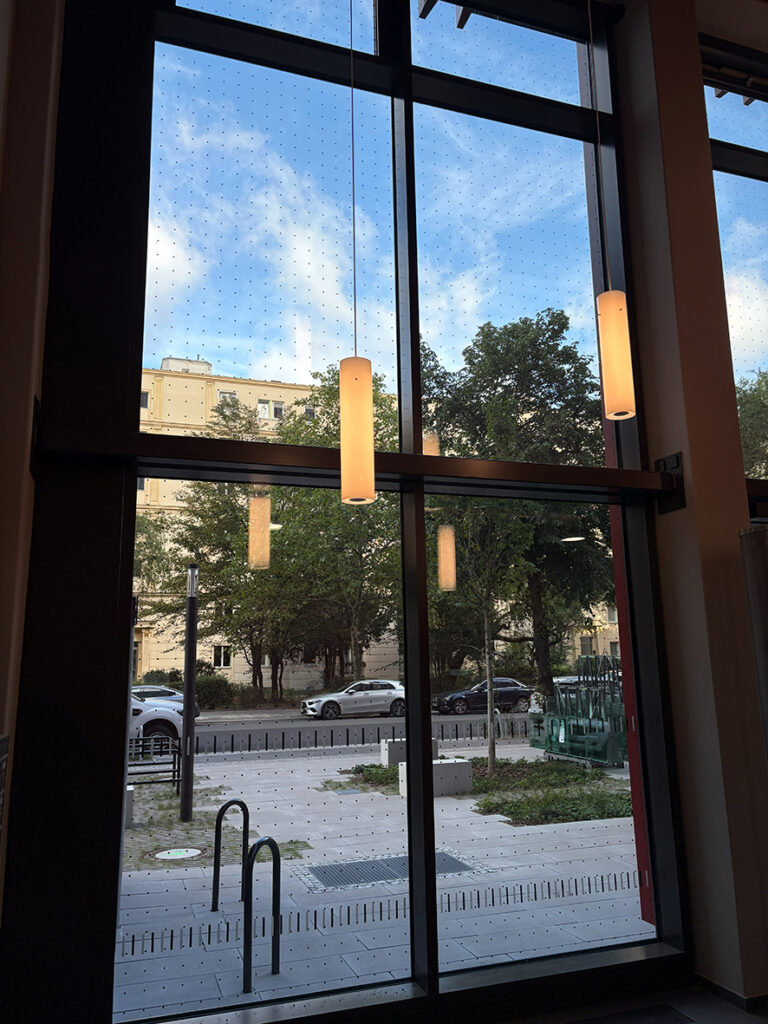

Die dreidimensionalen Elemente erzeugen Lichtreflexe, die von Vögeln wahrgenommen werden können. Dadurch wird die Glasfläche als Hindernis erkennbarer, während die Durchsicht für Menschen weitgehend erhalten bleibt. Die Lösung unterscheidet sich damit von klassischen Markierungen, die beispielsweise als Punkte oder Linien auf der Glasoberfläche aufgebracht werden.

Für die Fassadenplanung bietet die Integration in den Verbundglasaufbau einen weiteren praktischen Aspekt: Die Vogelschutzmarkierung liegt geschützt innerhalb des Glases und ist damit nicht unmittelbar der Witterung oder mechanischen Einflüssen auf der Oberfläche ausgesetzt.

Geprüfte Lösung für die Fassadenplanung

Saflex™ FlySafe™ 3D wurde in Flugtunneltests untersucht. Bei den geprüften Anwendungen lag die Anflugrate unter dem international anerkannten Schwellenwert von zehn Prozent. Die Ergebnisse beziehen sich auf die getesteten Glasaufbauten und Rahmenbedingungen; für die konkrete Planung sind daher die jeweiligen Prüfberichte und Glaszusammensetzungen relevant.

Für Architekten und Verarbeiter eröffnet die Folienlösung die Möglichkeit, Vogelschutz direkt in den Glasaufbau zu integrieren. Die Markierung bleibt geschützt im Verbundglas und muss nicht als nachträgliches Gestaltungselement auf die Fassade aufgebracht werden. Beim Equalizer ergänzt Saflex™ FlySafe™ 3D damit die architektonische Lösung um einen funktionalen Aspekt: Vogelschutz wird bereits bei der Auswahl und Planung der Verglasung mitgedacht.

Unsere Vogelschutzbroschüre zeigt Ihnen alle geprüften Glaslösungen für den Vogelschutz, die wir in unserem GlasNetzwerk anbieten.

Bautafel:

Bauherr / Projektentwickler:
DIE Deutsche Immobilien Entwicklungs AG (DIEAG)

Architektur:
kadawittfeldarchitektur GmbH

Generalunternehmer:
Ed. Züblin AG

Fassadenbau: Medicke GmbH

Basisglas:  Euroglas

Isolierglas: Linther Glas

Bilder: M. Haller

Rendering: kadawittfeldarchitektur / Visualisierung: loomilux
